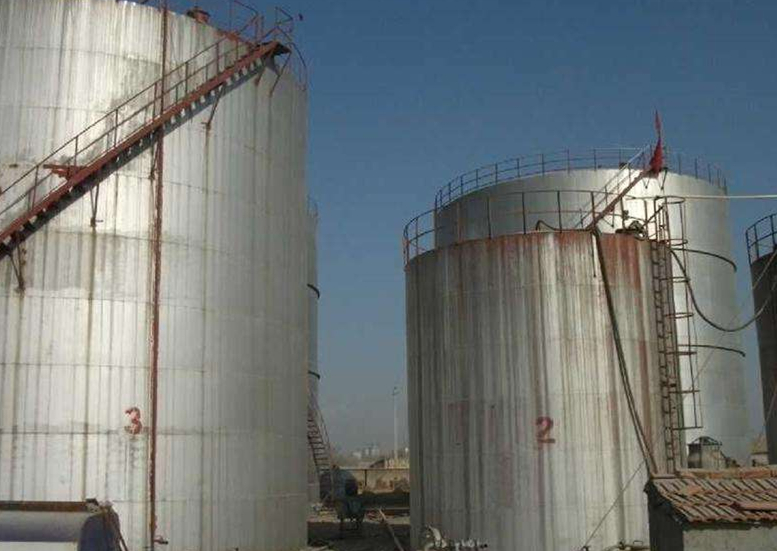

现如今，由碳钢为材料制成的氨水储槽已经是合成氨厂普遍存在的设备了，他们有的用作中间容器，有的用作成品罐。碳钢在氨水中的腐蚀行为随着条件不同而有相当大的差别。在纯净氨水中，碳钢腐蚀轻微，氨水中充氧，可使碳钢钝化而减轻腐蚀，氨气对碳钢有缓蚀作用，故气相腐蚀不大；当氨水中含有二氧化碳等杂质时，碳钢的腐蚀速率可增大几个数量级。为了防止氨水对碳钢槽罐的腐蚀，最经济有效的方法就是采用阳极保护。
      我们在实施阳极保护的时候，第一要先开始致钝操作，这个是一个罐一个罐的来进行的。如果是原始开车，则利用钢表面在空气中形成的半钝态，先进行各罐底部的致钝操作，然后通过周期转换的可控硅恒电位仪开始循环极化，即进入维钝状态。接着向各罐内注入氨水，投入工艺运行，随之在通电极化时间内完成罐壁的致钝处理。如果罐底发生了完全活化的情况，则应采取专门的措施使之重新致钝。
      我们通过采用循环极化法的保护之后，氨水罐的平均腐蚀速率从约0.2mm/a降低至0.001mm/a以下，保护效果非常显著。不仅降低了腐蚀速率，而且大幅度减少腐蚀产物等污染物，提高了产品质量，而且还延长了检修周期，大修周期已经从原来的2年延长至10以上，设备寿命可以与不锈钢相比拟，同时也改善了劳动条件。四个罐用于阳极保护的总耗电仅需要40W。
