由前面所述可以知道，实测极化曲线与理想极化曲线在强极化区相互重合，而且理想

极化曲线的起点是平衡电位，而实测极化曲线的出发点是混合电位，这个混合电位就是阳

极极化曲线和阴极极化曲线的交点所对应的电位。这里以金属在非氧化性酸中作为理想

电极时理想阳极曲线和该金属表面形成的氢电极作为理想电极时的理想阴极极化曲线，

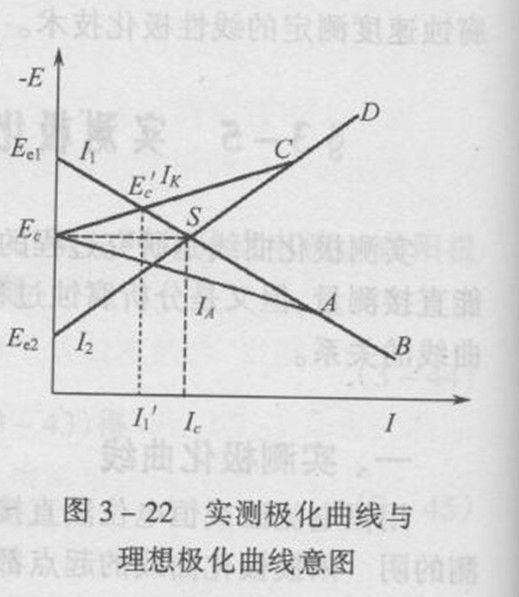

以及该金属在该溶液中形成的腐蚀体系，以外加电流极化时相应的实测极化曲线用图3

- 22表示。图中：

    图中横坐标采用电流强度具有很大的优越性。由于局部腐蚀中，阳极区和阴极区的

面积不相等，则电流密度不相等，其理想极化曲线的交点失去原有的意义。但局部腐蚀

时，阳极区与阴极区所通过的电流是相同的，因图采用电流强度作为横坐标，不仅运用

于均匀腐蚀，也可运用于局部腐蚀。
