[组图]柔性阳极

Anodeflex   柔性阳极

以柔性阳极AFLX-1500型)为基础的外加强制电流方式阴极保护系统在石油储罐罐底板阴极保护中的应用最早始于上个世纪80年代初,在世界各地的石油储罐中得到了大量的应用。

柔性阳极是整个阴极保护系统的核心部件,柔性阳极是一种线型的、柔韧的、碳基的阳极系统该系统安装在管道、油罐或其它被保护结构的附近,并连接到外接电源的正极上,而油罐、管道等被保护体则连接到外接电源的负极上,这样,就形成一个回路。通电后,适量的阴极防护电流就可以通过导线均匀地分散到每一个部位,使被保护体得到完整的保护。





柔性阳极系统由6AWG铜导线、导电聚合物、纯活性碳、耐酸材料层、编织保护网等基本单元组成。

产品特性

柔性阳极起关键作用的是导电聚合物为辅材的中心铜导体。这种结构不但可以防止铜芯受化学腐蚀,并可以保证电流长距离传输。同时,又有小量的阴极保护电流连续不断的扩散于导电聚合物辅层中,使全长的辅层都有电流渗透。

导电聚合物的外层为高性能的活性碳,最外层用耐酸碱的编织层包扎。这种结构可以使现场松散的活性碳容易处理,从而简化了现场的安装程序。

柔性阳极可以安装在最接近被保护的构件附近,解决了屏蔽和干扰问题;

柔性阳极为不腐蚀阳极,不会产生环境污染;

使用寿命长,可靠性高,安装简单。

  柔性阳极外径   35 mm
 导电聚合物外径  13.2 ±0.5 mm
 重量  1.00 Kg/m
 敷设深度  500 mm以上
 阳极和导线的连接  AFLX-1500-01-SPLICE
 活性碳消耗率  1 kg/A-
         柔性阳极 – AFLX-1500-01  最大输出电流密度  52 mA/m













交流电输入电压   220 ±10%V50 Hz ± 2Hz
 直流电输出电压  0 - 100V
 直流电输出电流  0 - 100A
 绝缘水平  50 Hz22KV/分种
 波纹系数  小于 5% RMS

 恒电位仪

 控制方式  自动或手动控制

 防爆等级

 ExdBT4

防爆型阴极、阳极接线箱

 防护等级  IP55

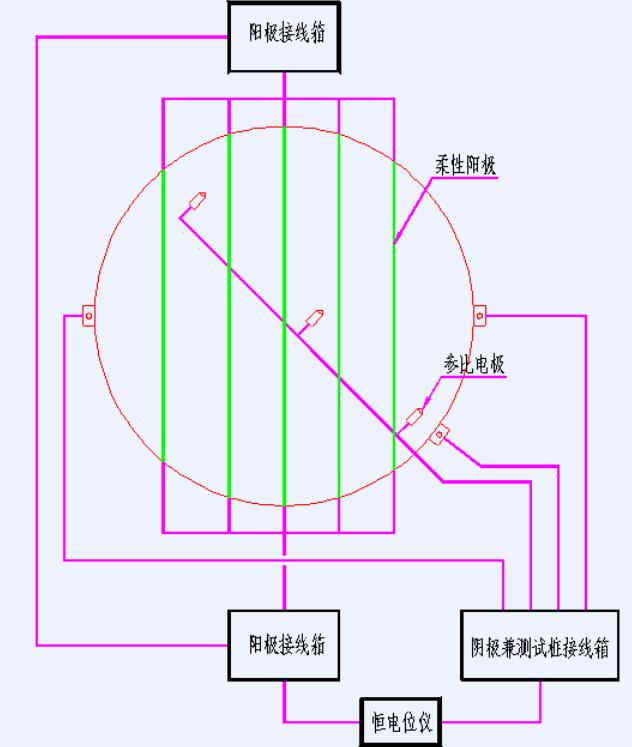

布 置示 意 图

规格型号:AK-AFLX-1500-I
