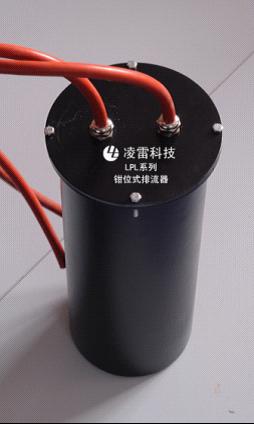

LPL-50钳位式排流器施工方案
一、概述
随着埋地钢质管道阴极保护技术使用的越来越广泛，阴极保护系统的稳定性也备受关注。但现实生产生活中，电磁干扰无处不在，电磁干扰对管道阴极保护系统的影响也同样存在。因为电磁干扰造成阴极保护功能失效、加快腐蚀、损坏外加电流设备的事例屡见不鲜，所以解决干扰问题就成为阴极保护系统中非常重要的问题之一。通常采用的电磁干扰解决方法是在管道上安装排流装置，排流装置可以有效的解决电磁干扰问题，将管道电位限制在可靠的水平。
二、引用标准
IEC61643.1-2005《连接低压配电系统的电涌保护器 第1部分：性能要求和试验方法》
NACE RP0177《减轻交流电和雷电对金属构筑物和腐蚀控制系统影响的措施》
GB18802.1-2002/IEC61643-1《低压配电系统的电涌保护器（SPD）第1部分：性能要求和试验方法》
GB/T19271.1《雷电电磁脉冲的防护第一部分：通则》
GB50057《建筑物防雷设计规范》
GB50251《输气管道工程设计规范》
GB50253《输油管道工程设计规范》
GB4208《外壳防护等级（IP代码）》
GB/T2423《电工电子产品环境试验》
SY/T0032-2000 《埋地钢制管道交流排流保护技术标准》
三、性能参数
|
序号 |
试验项目 |
技术参数 |
|
1 |
直流启动电压(1mA) |
-2.0V/+0.2V |
|
2 |
交直流排流电流额定值 |
50A |
|
9 |
响应时间 |
≤1ns |
|
10 |
工作温度 |
-45℃～+70℃ |
四、技术规格
|
规格 |
|
安装形式及位置 |
埋地/地表 |
|
防爆类型 |
防爆 |
|
外壳防护等级 |
IP68 |
|
外壳材料 |
不锈钢 |
|
外壳防腐 |
喷塑 |
|
内部结构三防 |
防潮、防盐雾、防细菌 |
|
内部大电流连接电缆 |
AGG-10kV硅橡胶高压电缆 |
|
电压等级 |
10kV |
|
绝缘层 |
绝缘电阻≥100MΩ |
|
单芯多股绞合铜导线 |
25mm² |
六、排流器外形尺寸图

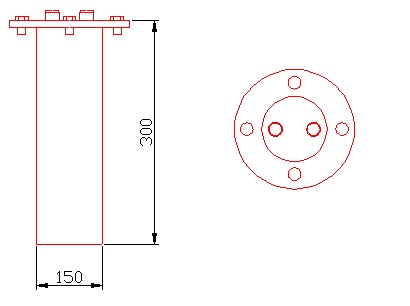

排流器外形尺寸图

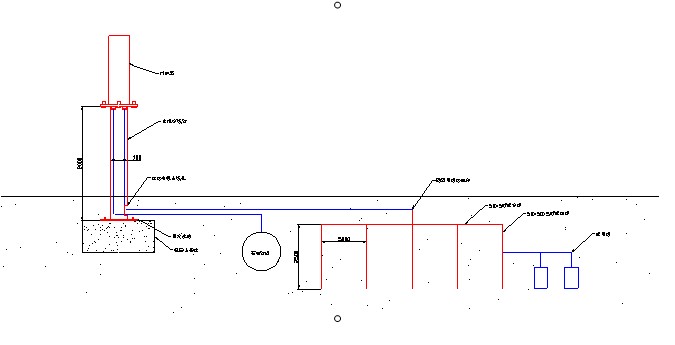

安装支撑架外形尺寸图
|
|
